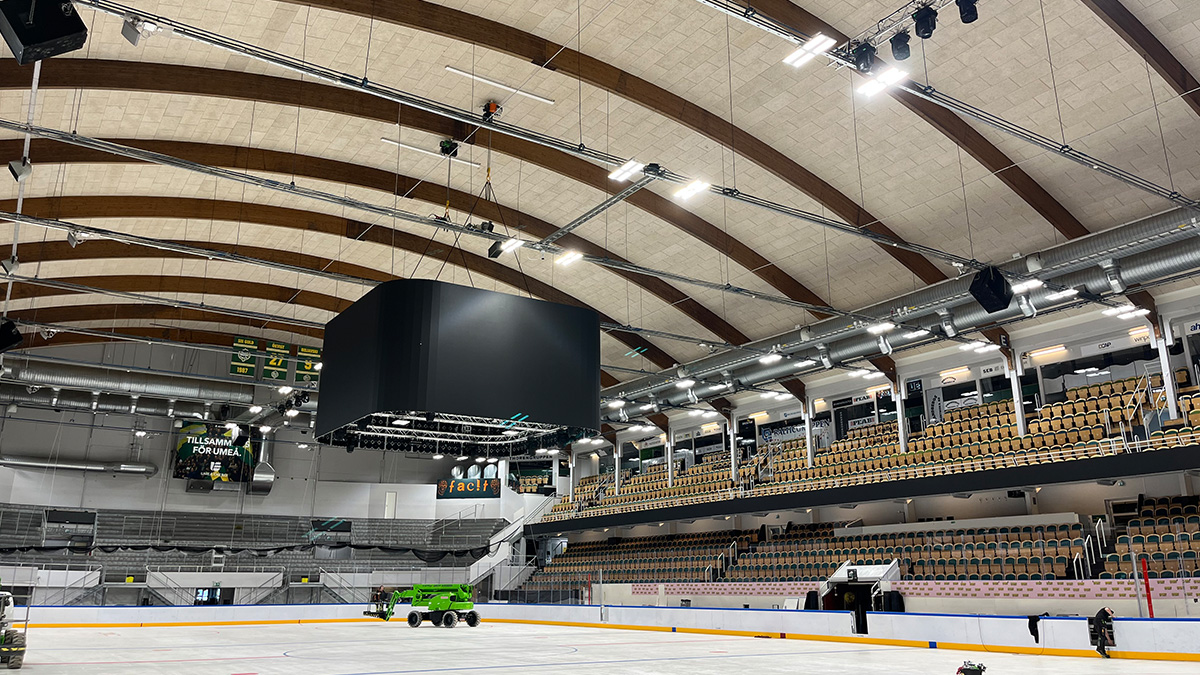

Projektering av arenabelysning i kommunal fastighet i Winpos Arena

Utmaning
Det gamla belysningssystemet i Winpos Arena plågades av driftstörningar, särskilt kopplat till drivdonen. Samtidigt behövde arenan uppfylla Ishockeyförbundets regler för arenabelysning och anpassas för mediaproduktion inför matchsändningar i hallen.

Resultat
En driftsäker och genomtänkt belysningslösning som är anpassad för mediaproduktion. Med rätt dimensionerad belysning stärktes säkerheten och installationen anpassades efter arenas behov.

Leveranser
Projektering av el- och teletekniska system, Utbildning, Besktning, Projektledning, Kalkylering, Säkerhet, Ljusdesign.

Tekniker och system i detta projekt
Kraft, Belysning, Kanalisation.

Om Umeå kommun
Umeå kommun är norra Sveriges mest befolkningsrika kommun och regionens största arbetsgivare. Fastighet inom Umeå kommun företräder kommunen som fastighetsägare och förvaltar drygt en miljon kvadratmeter skolor, vård- och omsorgslokaler samt kultur- och fritidsanläggningar.

https://www.umea.se/2.6fa619ad16f3087d4d517b2c.html

Arenabelysning som möter krav för både ishockey och mediaproduktion

När Visionite Arena behövde uppdatera sitt belysningssystem handlade det om mer än att byta armaturer. Det gamla systemet orsakade driftstörningar, särskilt till följd av fel i belysningens drivdon.

Vi projekterade en lösning som följer Ishockeyförbundets regler för arenabelysning och samtidigt möter behoven för mediaproduktion. Det innebar att hantera krav på ljusstyrka, flimmer, jämnhet, färgåtergivning och bländning enligt ishockeyförbundets rekommendationer.

Det äldre systemet styrdes via KNX och gjorde det möjligt att hantera belysningen från flera platser. Men gränssnittet mot DALI var föråldrat och bestod av olika fabrikat. Därför ersatte vi dem med nya DALI-Gateway-enheter och integrerade dem i det befintliga KNX-systemet. På så sätt kunde styrningen behållas, men med en uppdaterad och mer tillförlitlig teknik i grunden.

Åtgärder för att minska driftstörningar i arenans belysningssytem

De nya armaturerna hade olika egenskaper jämfört med de gamla. Därför behövde både placering och antal justeras.

För att minska belastningen på taket tog vi bort gamla kablar och oanvända rör. Därefter installerades nya rör och nya kablar drogs för att möta den uppdaterade lösningen.

Trygg och långsiktig belysningslösning i kommunal fastighet

I dag har Winpos Arena en stabil och driftsäker belysning som klarar både ishockey och tv-produktion. Den nya belysningen är dimensionerad efter arenans verksamhet och stärker säkerheten i hallen. Genom att anpassa både teknik och installation fick arenan en uppdaterad belysning som möter dagens krav på matchsändning och skapar tryggare evenemang framåt.
